  3. 防水仕様！自己回復型ヒューズ内蔵 電源ボックス！ウインカーモジュール内蔵！【B-BOX】

防水仕様！自己回復型ヒューズ内蔵 電源ボックス！ウインカーモジュール内蔵！【B-BOX】

販売価格：
49,940円（税込み）
在庫
△
商品コード
A-0102A

数量

-
+
カートに入れる
お気に入りリストへ追加する
カテゴリー
コントロールBOX(電源Box)関連
メーカー
axel joost elektronik アクセル・ジョースト・エレクトロニック
ブランド
elektronikbox

商品詳細

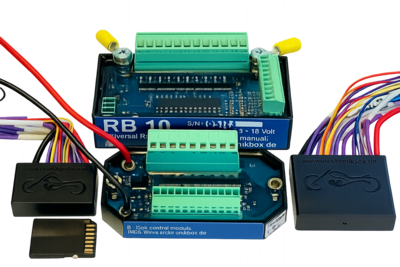

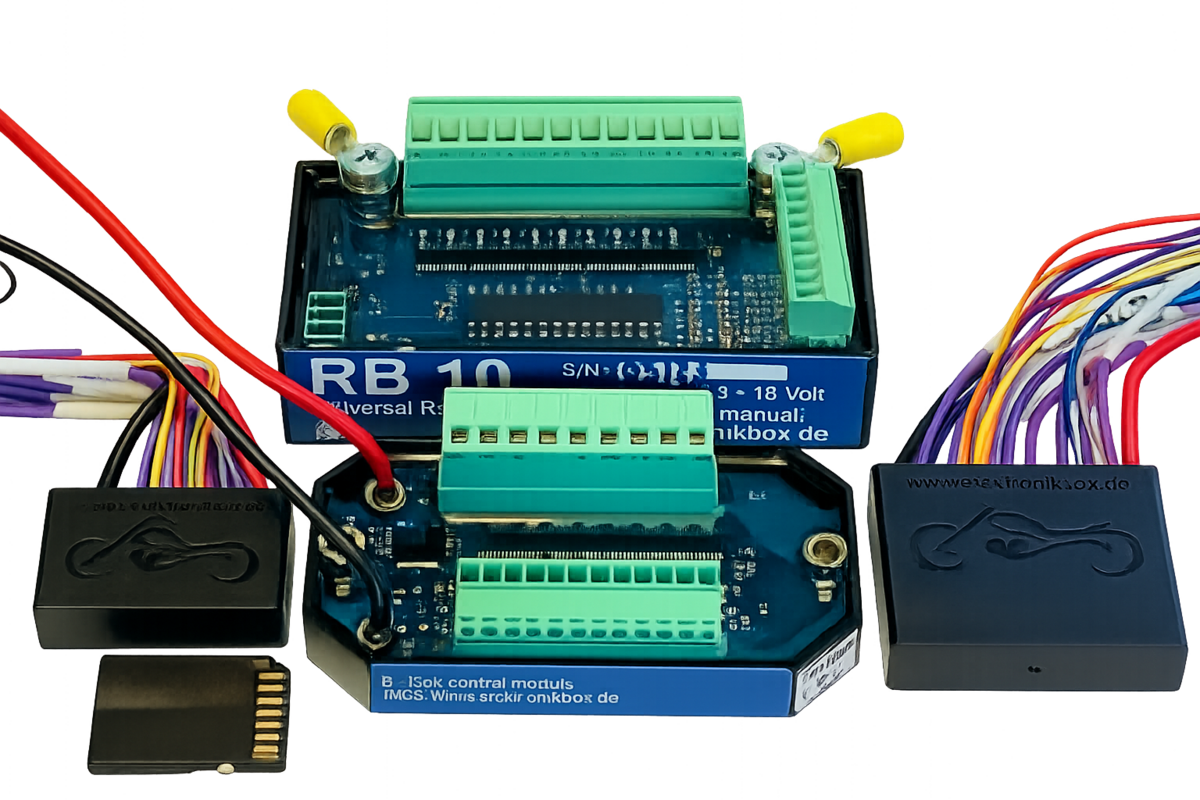

【Bコントロールモジュール｜B-Box】

配線の引き直しや、スイッチ類を一新する際に大幅に手間を軽減できます。入庫〜出庫期間が短縮されるので効率的に収益を上げる事ができます。ぜひお試しください。m(__)m

  • オートキャンセル選択式ウインカーモジュールと、出力全てに自己回復型ブレーカーを内蔵した電源ボックスです．
  • バイク配線引き直しを、早く、簡単、圧倒的なクオリティーで仕上げたい、バイク業者や一般ユーザーに最適です。
  • 防水仕様（洗車時BOXに直接ホースで水をかけても問題ございませんが、高圧洗浄機等で直接高圧の水を吹き付けることはしないでください。）
  • B-Boxを使うことで配線量を大幅に削減できます。ノーマル比で約90%削減可能。
  • カスタム時ありがちな、配線を少なくするために各スイッチに接続するプラス線やアース線を共有させる作業と、スイッチから各部へ向かう配線の取り回しの考察や、それに伴う膨大な時間が不要になります。
  • ヘッドライトスイッチ↔︎B-Box間は、たった1本の結線でﾍｯﾄﾞﾗｲﾄのON/OFF、HI/LO切り替えが行えます。
  • ホーンスイッチ、スタートスイッチも、スイッチ↔︎B-Box間の結線はそれぞれ1本です．
  • ウインカースイッチ↔︎B-Box間も3本ではなく2本です。

【施工も簡単！】

  • B-Boxをシート下に設置し、赤線をメインスイッチ、黒線を確実なアースへ接続。B-Boxの極細線をハンドルスイッチへ結線。しかも片道配線でOK! 次に紫の線をホーンやウインカー等に直接結線すればそれで作業は終了です！
  • B-Boxのそれぞれの出力には自己回復型ブレーカーが内蔵されているので、既存ヒューズボックスも必要ありません！もしどこかで短絡すれば出力はOFFになり解消すれば出力は自動でONになります。(本体電源入力には20 A メインヒューズが付属)
【配線を簡略化できる系統は次のとおりです。】
  • ホーン
  • キルスイッチ
  • エンジンスタート
  • ウインカー
  • ヘッドライト
  • ブレーキランプ
  • 安全装置(ニュートラルスイッチ、サイドスタンドスイッチ)
  • 上記系統のブレーカー、ヒューズボックスの撤去
 ※B-Box↔︎スイッチ間配線はLANケーブルもご使用頂けます。LANケーブルには耐候耐油耐熱被覆付き8芯で仕上げ外径4mmの製品もございます。

【その他機能は次のとおりです。】
  • ウインカースイッチタイプを設定できる｜モーメンタリーorオルタネイト
  • ブレーキランプフラッシャーを使用するか選択可能(ブレーキランプが点灯開始時3回高速点滅)
  • ヘッドライトスイッチタイプを設定できる｜モーメンタリーorオルタネイト
  • スターター操作時電源カット機能選択可能
  • ウインカーモジュール内蔵【LED、ハロゲンどちらでも使用可能】
  • ウインカーオートキャンセル使用するか選択可能（オートキャンセル：５０回点滅）
  • ハザード
  • 安全装置付き車両対応(サイドスタンド、ニュートラル)
  • アクセサリー出力

  • 防水仕様
  • ハーレーTSM/TSSM付車両に使用可能

【注意】

  • アースを確実に設置し、かつ有効になっているか確認してください。最悪モジュールが損傷します。
  • トリプルツリー、スイングアーム等にアースを設置した場合ベアリングやブッシュを介する為、別途ベアリングを介さないように確実にアースを設置してください。
  • 1年保証（※オンラインストアにてご購入した方に限ります）


寸法:

長さ92mm×幅50mm×高さ36mm(接続端子含む)

ｽﾀﾝﾊﾞｲ消費電力：

約0.2mA

ハウジング：

ブラック、耐衝撃性 ABS プラスチック、防水

入力電圧:

7～18V

接続:

電源ケーブル用1.5mm²

最大出力電流:

5アンペア

最高周囲温度:

摂氏80度

12V接続からの許容電流:

20アンペア
