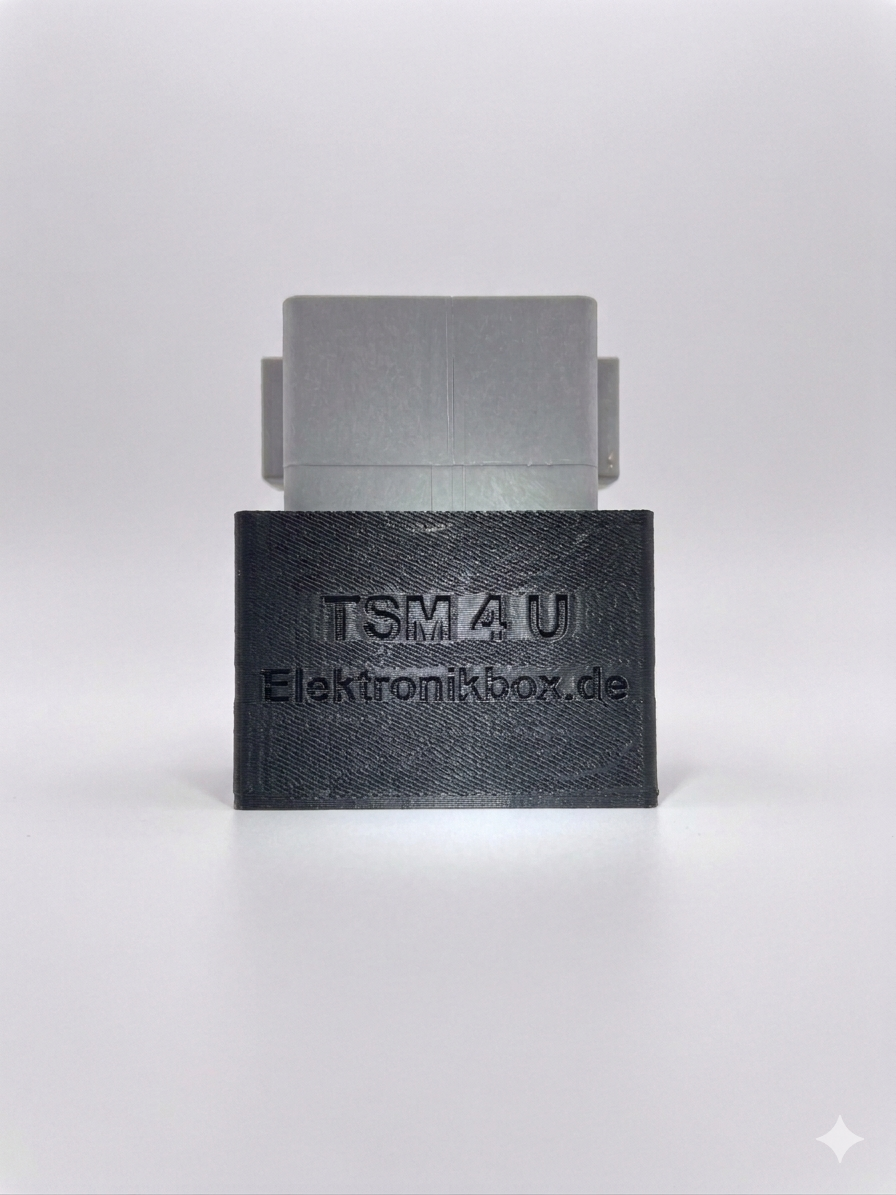

TSM 4 U 接続説明書

1. 対応モデルと互換性

• 純正互換: 1999年から2003年に製造されたキャブレターモデルの純正TSM（ウインカーモジュール）の代替品として使用可能です。

  • 対応純正番号: 68921-00、68921-00A、68921-00B、68921-00C、68921-00D

• 拡張互換: 点火コンピュータ（イグニッションモジュール）が Daytona Twin Tec（デイトナ・ツインテック） に交換されている車両であれば、2001年〜2013年のインジェクションモデルおよびキャブレターモデルの両方で使用可能です。

  • 詳細は以下のリンク先をご確認ください。

    • TC88A FAQ

    • TCFI FAQ

2. 主な仕様と保護機能

• 負荷容量: 各出力は最大40ワットまで対応しています。

• 短絡保護: ショート防止機能が内蔵されており、電流を7アンペアで制限する安全設計です。

3. 操作方法とモード解説

【オートキャンセルモード】（初期設定）

自動的にウインカーを消灯させる設定です。本製品は、ハンダ付けされていない状態（オープン）が初期設定のオートキャンセルモードです。

• 短くタップ: 4回点滅して自動消灯します（追い越し時などに最適です）。

• 0.5秒以上長押し: 40回点滅後に自動消灯します。

【通常モード（オートキャンセルOFF）】

純正の手動操作タイプと同様の動作です。

• 操作: ウインカーボタンを押すと点灯を開始し、再度ボタンを押すまで点滅を続けます。

【ハザード操作】

• 操作: 左右のボタンを同時に押すと作動します（純正と同様の操作です）。

4. オートキャンセル機能の無効化（通常モードへの切り替え）

自動消灯機能が不要な場合は、基板上で設定変更が可能です。

• 基板上の2つのハンダ付けパッド（画像参照：Auto cancel → □□）をハンダでブリッジ（接続）することで、オートキャンセルを無効化できます。

5. 安全上のご注意

• 取り付け: 本製品の設置は、適切なトレーニングを受けたサービス技術者のみが行ってください。

• 免責事項: 不適切な取り付けや使用によって生じた損害、およびユーザーが被った不利益について、メーカーは一切の責任を負いません。
